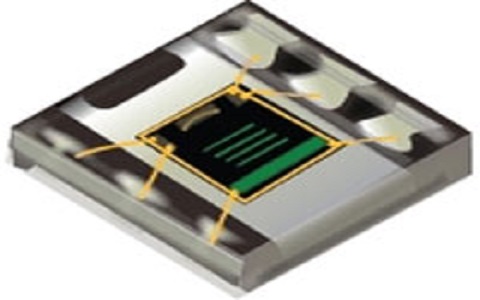

OPT3007超薄环境光传感器

光负责我们的视觉。光这个词是指可见光光谱，它是电磁辐射的一部分。在电磁辐射的所有光谱中，人类只能看到可见光谱。可见光的波长为400nm ~ 700nm。环境光传感器是一种用来测量可见光的设备。这种传感器通常存在于智能手机和其他移动设备中。该传感器用于控制设备的照明条件。环境光传感器有三种类型光电二极管,光电晶体管和光子集成电路。光子集成电路既包含光电晶体管，又包含光电晶体管放大器在一台设备上。其中之一就是OPT3007。

什么是OPT3007 IC?

OPT3007是一种超薄环境光传感器，可以测量可见光的强度。该传感器可以很容易地与微控制器连接。数字信号通过使用I2C和SMBus通信协议bob的是什么网站。

这种传感器包含红外抑制，这有助于它以与人眼相匹配的光谱响应来测量光线。该传感器对非理想粒子和微阴影不敏感。

为了给人类创造理想的照明体验，环境光传感器比光电二极管和光电电阻更受青睐。OPT3007能够在高红外照明条件下测量类似于人类感知的光，如卤素或太阳光源。

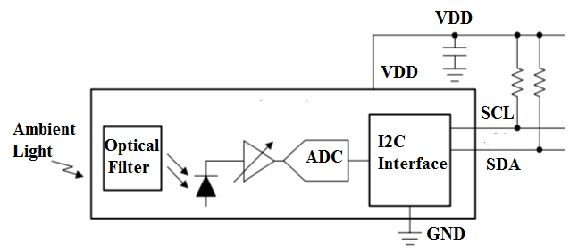

OPT3007的框图

传感器应该测量人类看到的相同光谱的光，以创造最适合人类的光学条件。OPT3007还具有红外拒绝，以准确地代表人类的经验。

对于给定的照明条件，OPT3007可以自动预测最佳的足尺量程，并具有自动足尺量程设置功能。

I2C和SMBus接口都与OPT3007兼容。两个引脚-SCL时钟引脚和SDA开路双向数据引脚，用于连接OPT3007到总线。

该传感器作为I2C和SMBus的从设备工作。为了与传感器通信，主控制器首先发起一个I2C start命令。使用一个7位的从地址1000101，主设备地址从设备。

线路图

在电路图中，使用安装在柔性上的OPT3007进行环境光的测量印刷电路板是描述。要求控制作为环境光功能的应用程序使用环境光传感器。OPT3007接口分为电接口和光接口两大类。

I2C SDA和SCL引脚用于连接传感器和单片机。在电接口中，这些SDA和SCL引脚被连接到微控制器的同一引脚上。上拉电阻连接在电源和SDA和SCL引脚之间。为了平衡速度、功率、抗噪声等要求，可以优化电阻的选择。

为了尽量减少通信线路的耦合量，应该使用适当的布局实践。bob的是什么网站有两种方法可以将噪声引入通信线路。bob的是什么网站

一种是通过电容耦合两通信线路之间的信号边缘，另一种是通过切换系统中出现的噪声源。bob的是什么网站在噪声环境下工作时，应屏蔽通信线路，防止噪声进入系统。bob的是什么网站

在电路中，OPT3007被安装在一个柔性的PCB上，有一个允许光线照亮传感器的断口。这种切口的尺寸和公差会影响系统的光学视场性能。

视场是角响应为系统响应最大值的50%时的角度。系统的视场取决于旋转轴。

OPT3007的引脚说明

OPT3007是一种超小的6针Picostar封装。该IC的引脚说明如下。

• A1为接地引脚GND。
• B1是无连接引脚NC。
• C1为电源引脚VDD。1.6V到3.6V的电压被提供给这个引脚。
• A2是I2C时钟引脚SCL。这是一个数字输入引脚。这个引脚通过一个10-kω电阻连接到一个电压供应范围从1.6V到5.5V。
• B2引脚为无连接引脚NC。
• C2是数字输入/输出引脚SDA。它是I2C数据引脚。这个引脚通过一个10kω电阻连接到电压电源上。

OPT3007规范

OPT3007超薄环境光传感器的规格如下-

• OPT3007是用来测量可见光强度的勒克司光度计。
• 该传感器的测量范围从0.01 lux到83k lux。
• 该传感器具有自动全尺寸设置功能。
• 该传感器还具有23位有效动态范围和自动增益测距功能。
• 这个传感器适用于当前1.8µ低操作。
• OPT3007的工作温度范围为-40℃~ 85℃。
• OPT3007有固定的I2C地址。
• 该传感器供电范围宽，从1.6V到3.6V。
• 该传感器采用精密光学滤波，以匹配人眼的对光反应。
• 该传感器包含5.5Vhandeld容错I/O。
• OPT3007有一个小的形状因子。
• 该集成电路的VDD到地电压供应范围为-0.5V到6V。
• 该传感器可作为一个超小型的Picostar封装。

应用程序

OPT3007的应用有:-

• 由于它的超小尺寸，这种传感器被用于智能手表和可穿戴电子产品。bob足球体育app
• 相机。
• 平板电脑和笔记本电脑。
• 该传感器用于控制显示器背光。
• 照明控制系统也利用这个传感器。
• 这种传感器也适用于健康健身腕带。
• OPT3007可作为光电二极管和光电电阻的替代品。

选择集成电路

可以替代OPT3007的IC有OPT3004, OPT3006, OPT3002, OPT301等…

OPT3007是一种活性硅薄片。它不包含任何机械保护或加固。所以，这个传感器应该妥善处理。保持设备光学表面清洁，无指纹、导管等。

有关传感器的电气特性和功能的进一步信息，可在所提供的数据表中找到德州仪器公司。在使用这个传感器时，你采取了什么额外的预防措施?

图片致谢:德州仪器公司
