DPS368：PIN图，电路及其应用

今天设计的设备和设备对外部环境条件非常敏感。在操作某些气候或地理条件下的任何设备时，为了适当的设备工作，考虑周围空气，温度，压力，高度，气流等湿度等湿度等某些物理因素至关重要的是至关重要的......所以，可以测量这些数量的传感器是必要的。随着测量数量，为了便于使用，这些传感器应该是轻量级的，足够小，以携带耐水或湿度造成的损坏。可以测量温度和压力的这样的传感器之一，并满足所有这些要求是DPS368 - 气压传感器。

DPS368是什么?

DPS368是一种高精度数字式气压传感器。这种传感器可以测量温度和压力。这种传感器对水、灰尘和湿度都很可靠。该传感器体积很小，适合于智能手机的应用。这两个传感器都有SPI和I2C.接口以访问数据。还提供了数据寄存器。

该传感器由英飞凌技术公司推出。它具有快速反馈和快速读出速度。这种传感器具有低功耗要求，是电池供电应用的首选。内部FIFO存储器在系统级高度有助于节能。

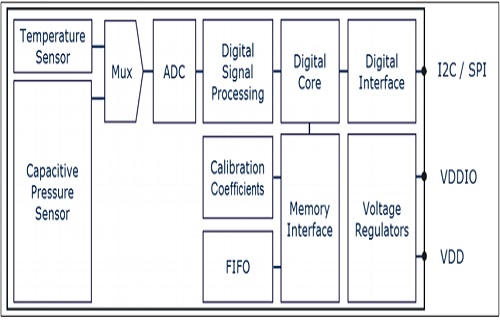

DPS368的框图

DPS368包含一个温度感应器还有一个电容式压力传感器。这个传感器可以测量气压和温度。一个ADC存在于芯片上，将传感器给出的模拟值转换为数字值。

该芯片还与数字信号处理单元，存储单元和数字接口单元集成。数字信号处理单元占用将压力和温度值转换为24位值的任务。有两个单独的针脚分别提供给模拟和数字块的电压。

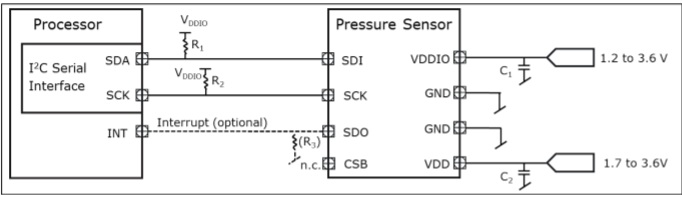

线路图

DPS368有三种操作模式-待机模式、命令模式和后台模式。待机模式是传感器上电或复位时获得的默认模式。在此模式下，不执行任何测量。

在命令模式下，根据所设置的精度，进行一次压力测量或一次温度测量，并将值存储在数据寄存器中。测量完成后，DPS368返回待机模式。

在后台模式下，温度和/或压力的测量是连续进行的，值存储在存储器中。多达32个测量可以存储在FIFO。

当使用VDD和VDDIO连接到1.8V电源时，为了减少50mVpp以下的VDD纹波，添加了合适的解耦电容。为了降低气压的影响，采用IIR过滤。

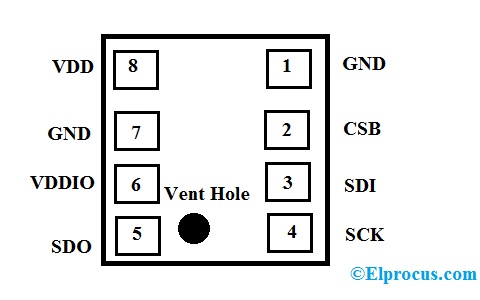

针图

DPS368是防水传感器。这可以作为8针LGA包装。该传感器尺寸小，尺寸为2.0×2.5×1.1 mm。由于DPS368具有SPI和I2C接口，引脚对不同的接口具有不同的函数。DPS368的引脚描述如下。

• 引脚1 - GND-是接地销。该引脚连接到接地接地。
• PIN-2-CSB - 是有源低芯片选择引脚。当SPI-3线，SPI-4线和SPI-3带有中断时，用作芯片选择引脚。使用I2C接口时，不会使用此引脚并打开。
• PIN-3-SDI-是/销/销钉的串行数据。该引脚用于SPI-3线，带有中断接口的SPI-3线，I2C和I2C的SPI-3线SPI-3线的串行数据。对于SPI-4线，它仅用在串行数据中。
• 引脚4- SCK -是串行时钟引脚。这个引脚被用作所有类型接口的串行时钟。
• 引脚5- SDO-是串行数据输出引脚。这个引脚不用于SPI-3线接口。该引脚用于SPI-3线中断接口的中断，以及SPI-4线接口的串行数据输出。I2C接口使用这个引脚来设置设备地址的最低有效位，而I2C带有中断接口使用它来设置设备地址和中断的最低有效位。
• 引脚6- VDDIO-是数字电源电压引脚。该引脚用作数字模块和输入输出接口的数字电源电压引脚。
• PIN-7-GND - 是地销。在所有接口期间，该引脚连接到地面。
• 引脚8- VDD-是电源电压引脚。这个引脚用于向模拟模块提供电压。

规格

DPS368是气压传感器。它是一个数字传感器。该传感器的一些规格如下-

• 该传感器需要的电源电压范围为1.2V到3.6V。
• 在测量不同因素期间，该传感器消耗不同量的电流。
• 该传感器用于测量压力时消耗1.7μA。
• 此操作压力范围传感器从300 - 1200hPa。
• 当处于高精度模式时，该传感器可以测量具有精度±0.002 HPA的压力。
• 该传感器可以在-40°至85°C的温度范围内工作。
• 它消耗1.5μA电流用于测量温度。
• 该传感器的温度精度为±0.5℃。
• 该传感器的压力温度敏感性为0.5Pa / k。
• 该传感器的相对精度为±0.06 HPA，绝对精度为±1 HPA。
• DPS368在标准模式下工作需要27.6 ms，在低精度模式下工作需要3.6 ms。
• DPS368在待机模式下消耗0.5 μA。
• 该传感器具有三种操作模式 - 命令或手动模式，背景或自动模式和待机模式。
• DPS368具有I2C和SPI接口，可选中断。
• DPS368采用电容式传感元件测量压力。
• 对每个单元进行校准，校准系数存储在存储器中。
• DPS368具有FIFO内存，可存储多达32个压力和温度测量。
• 内部信号处理器将模拟信号值转换为24位数字值。
• DPS368可以在50米水下放置1小时。
• 这位参议员对外部粉尘和湿度牢固。
• DPS368耗电更少，体积很小，可以节省80%的设备空间。
• DPS368可以精确测量温度和压力，甚至在高海拔，气流和身体运动。
• 电容传感元件帮助传感器即使在温度变化时也能给出正确的测量。

应用DPS368

由于其体积小，DPS368非常优选移动应用。其一些应用程序列于下面 -

• DPS368被用作主动导航和跟踪系统。
• 该传感器用于移动电话和可穿戴设备。
• 在家用电器中，该传感器被用作气流控制系统。
• DPS368用于无人驾驶稳定性。
• 在诸如智能吸入器等医疗设备中，使用DPS368。
• DPS368用于SmartWatches以测量适合度，用于步进计数，也可以进行跌倒检测。
• DPS368用于暖通空调
• 该传感器也用于水位检测和入侵者检测。
• 对于无人机的高度控制，使用DPS368。
