双极LED驱动电路的工作

一个LED驾驶员或双极LED驱动器是电路，该电路是LED或LED灯的调节电流和电压的电路。LED灯是包含在设计成有效操作的电路中的LED的布置的光。双极LED驱动电路是针对LED优化的电源，通常被称为“LED驱动器”。

LED驱动器从主交流电流（AC）源（初级电压）接收电力。驱动器整流该初级电压以在次级侧产生恒定的直流电压以驱动LED灯。LED驱动器可以具有庞大的铁芯互感器，将主高电压降低到LED灯的较低电压（例如12V）。

大多数家庭使用电源逆变器由于其成本较低和较小的形状因子，请降低LED灯的电压。

双极LED的基本结构

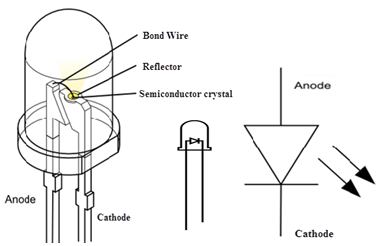

发光二极管（LED）是两端半导体器件。一个LEDpn-nonction.当电流在称热致发光的过程中流过它时释放光子。LED的颜色由所用材料的类型设置 - 该模拟设定对半导体特定的能带隙的特性。

LED也由P-N结制成，但硅是不合适的，因为能量屏障太低。第一个LED由砷化镓（GaAs）制成，并在约905nm处产生红外光。

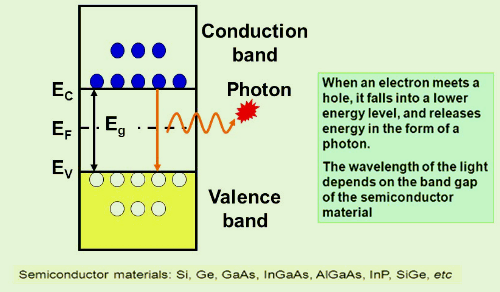

产生这种颜色的原因是传导带和GaAs中的最低能级（价带）之间的能量差。当在LED上施加电压时，电子被提供足够的能量以跳进导带和电流流动。当电子输掉能量并掉回价带时，通常发射光子（光）。

双极LED驱动电路使用微控制器

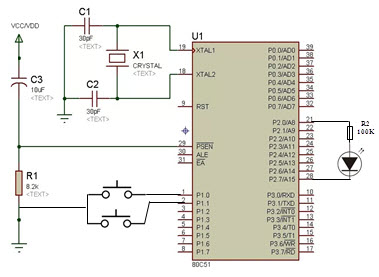

这是下面给出的简单电路，并且该设计涉及用于微控制器的微控制器，振荡器和重置电路的连接和LED电阻器的选择。

这里使用的LED具有2.2V的正向电压降，因此可以使用5V电源偏置。该电路使用微控制器来驱动双极LED。对LED驱动电路的控制由此完成微控制器程序，基于输入按钮。因此，微控制器被编程为将适当的信号发送到两个输出引脚。这些输出引脚连接到双极LED的端子。

微控制器接口是通过将两个按钮开关连接到端口P1并将双色终端连接到端口P2来完成的微控制器接口。振荡器设计通过选择两个10PF陶瓷电容器来提供稳定性来完成。使用11MHz晶体振荡器产生时钟信号。

通过选择10UF的电解质电容和10K电阻器来实现复位电路，以实现100ms的复位脉冲宽度。电阻器上的电压降保持在1.2V左右。

双极LED驱动电路的工作

一旦电路通电，微控制器总是扫描端口P1处的输入引脚。如果按下第一按钮，则微控制器在相应的输入引脚处接收低逻辑信号，因此编译器将高逻辑信号分配给引脚P0.0和低逻辑信号以引脚P0.1。这根源的LED的红光焕发。

现在，当按下第二个按钮时，编译器将相应地分配将分配给输出引脚的低逻辑信号，并且将关闭LED。

LED驱动电路用于亮度控制LED的555计时器

LED驱动电路用于亮度控制LED的555计时器通常通过快速切换到LED的电源，使用称为的过程控制电源的开/关比来实现脉冲宽度调制（PWM）。LED驱动程序还具有内置的控制循环，以保持恒定的电流。

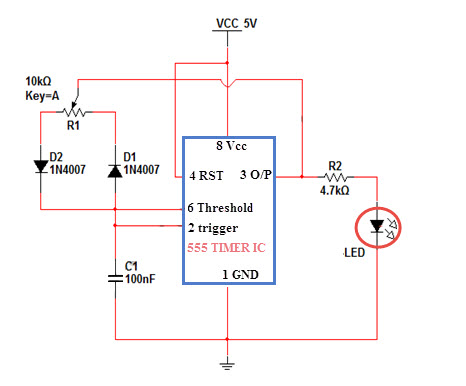

以上所示的该电路是基于a而设计的555个定时器ic。电路电源电路（5V），因为555 IC的触发引脚处的电压小于1/3 VCC。

输入电压将通过电容器到达电容器10kΩ电位器和二极管D2使得电容器开始用时间常数RDR1C充电（其中RD是二极管D2的正向电阻）。

当电容器电压超过2/3 VCC时，555定时器会重置。然后输出将是零伏。在此瞬间，电容器通过二极管D1和电位计R1排出到输出销，因为它处于地电位。当电容电压低于1/3 VCC时，555 IC的输出再次上升至5V。这个过程继续。

这里，充电和放电路径完全不同，因为它由二极管D1和D2分离（参考图像）。如果电位计中点为50％（中间），我们将能够获得50％的占空比（相同脉冲宽度的方波）。

可以通过改变充电和放电时间来改变脉冲宽度，这可以通过调节电位计来实现这一点。因此，我们根据所需的强度级别获得PWM信号。

该信号通过4.7kΩ电阻施加到LED。LED的亮度与方波的平均值成比例。对于高脉冲宽度，可以获得LED的巨大亮度。而且，如果它是低脉冲，亮度降低。

双极LED驱动器的应用

LED驱动程序的一些应用是：

• 工业/户外照明
• 街灯的自动强度控制
• 商业照明
• 住宅照明
• 手机相机闪光灯
• 汽车内饰或尾灯
• 便携式手电筒/火炬
• 标牌
• 电梯照明
• LCD背光

因此，这是关于双极LED驱动电路设计，其使用微控制器，555计时器IC和应用的结构。我们希望您对此信息进行了更好的理解。

此外，关于这个概念或的任何疑问电气和电子产品项目bob体育棋牌bob足球体育app，请通过评论以下评论部分提供宝贵的建议。以下是一个问题，电位器在LED调光电路中的功能是什么？
